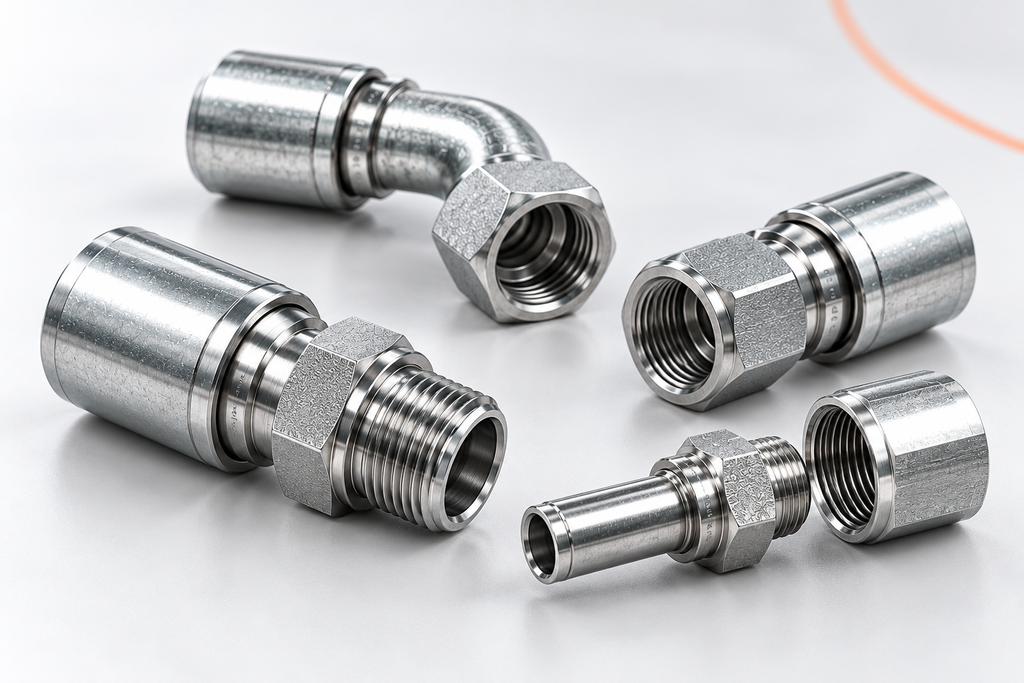

Las conexiones para mangueras hidráulicas son componentes críticos para garantizar la seguridad y la confiabilidad de cualquier sistema industrial. En el mercado coexisten dos grandes familias de terminales: las reutilizables (field-attachable) y las prensadas (crimpadas).
Elegir la opción correcta impacta directamente en la prevención de fugas, la reducción de paros de línea, el costo total de propiedad y el cumplimiento de las normativas vigentes. A continuación, comparamos ambas tecnologías con un enfoque práctico para departamentos de mantenimiento y producción.
¿Qué son las Conexiones Reutilizables?
Son terminales desarmables compuestas por tuerca, espiga y carcasa roscada que se atornillan mecánicamente sobre la manguera directamente en el sitio de trabajo, sin requerir una prensa de crimpado.
- Rasgos típicos: Diseñadas para baja y media presión (comunes en refuerzos trenzados y muy limitadas en espiralados). Permiten rearmar el ensamble en campo dentro de los límites del fabricante, aunque requieren un corte y preparación sumamente cuidadosos sin contaminar el interior.
- Ventajas principales: Aportan flexibilidad operativa en campo como solución rápida cuando no se dispone de una crimpadora. Permiten reutilizar la conexión previa inspección y son idóneas para servicios no críticos de presión moderada.
- Limitaciones: Tienen menor capacidad ante presiones elevadas y pulsaciones, incrementando el riesgo de fugas si el armado no es perfecto. Son más voluminosas, pesadas y presentan variabilidad en su ensamblaje por depender totalmente de la técnica y torque del operador.
¿Qué son las Conexiones Prensadas (Crimpadas)?
Son terminales que se deforman permanentemente mediante el uso de una prensa hidráulica y una matriz específica, logrando un sellado y unión homogénea con la manguera.
- Rasgos típicos: Aptas para media y alta presión, incluyendo mangueras hidráulicas para maquinaria pesada de refuerzo espiralado. Son compatibles con programas estrictos de trazabilidad (registro del diámetro exterior de crimpado, lote u operador).
- Ventajas principales: Ofrecen los máximos niveles de seguridad y estanqueidad. Soportan impulsos y choques de presión severos con alta repetibilidad. Su perfil es más compacto y ofrecen un comportamiento superior frente a la vibración.
- Limitaciones: Requieren el uso obligatorio de una prensa crimpadora y matrices calibradas. No son reutilizables (el casquillo se desecha al sustituir la manguera) y exigen seguir tablas exactas de tolerancias.
Comparativa Rápida: Reutilizables vs. Prensadas
| Criterio | Conexión Reutilizable | Conexión Prensada |
| Rango de presión | Baja a media | Media a alta (incluye espiralado) |
| Resistencia a pulsaciones | Media | Alta |
| Riesgo de fuga | Mayor (depende del torque y habilidad) | Bajo (si el diámetro de crimpado es correcto) |
| Armado en campo | Sí, con herramientas manuales | Limitado (requiere crimpadora) |
| Trazabilidad y auditoría | Baja a media | Alta (diámetro, lote, etiqueta) |
| Dimensiones / Espacio | Más voluminosas | Compactas |
| Inversión inicial | Baja por conexión | Requiere inversión en prensa de crimpado |
| Costo total de vida útil | Mayor (por retrabajos o fugas potenciales) | Menor (por durabilidad y estabilidad) |
¿Cuándo Elegir Cada Tipo de Conexión?
Elija Conexiones Reutilizables si:
- Operas en presiones moderadas y en servicios no críticos donde la consecuencia de una fuga sea baja.
- Requieres reparaciones de emergencia en sitios remotos sin acceso a equipos de crimpado.
- Mantienes procedimientos y marcas estandarizadas exclusivamente para este tipo de terminal.
Elija Conexiones Prensadas si:
- Requieres máxima seguridad y cero fugas en prensas, maquinaria móvil o sistemas proporcionales.
- Trabajas en entornos de alta presión, pulsaciones continuas o vibraciones significativas.
- Debes cumplir con auditorías de calidad y trazabilidad técnica (control de OD de crimpado, etiquetado o código QR).
- Buscas minimizar el costo total de operación a través de la estandarización en planta.
Consideraciones Técnicas Clave
- Compatibilidad manguera–conexión: Utilizar siempre la misma marca y serie entre manguera y terminal; mezclar fabricantes rompe las tolerancias de sellado.
- Tipo de manguera: Identificar si la estructura es trenzada o espiralada, y si requiere pelado de cubierta (skive) o no (no-skive).
- Rosca y tipo de sellado: Seleccionar estándares como JIC, ORFS, NPT, BSP, DIN o métrica según la norma exigida por la aplicación.
- Radio mínimo de curvatura: Verificar los espacios en la máquina, ya que las conexiones reutilizables voluminosas pueden forzar curvaturas indebidas cerca del casquillo.
- Control de contaminación: En ensambles reutilizables el armado manual genera partículas. Limpiar e instalar tapones protectores es obligatorio para evitar fallas en bombas hidráulicas por contaminación.
- Prueba e inspección: En ensambles prensados se debe medir el diámetro exterior (OD) de crimpado en tres puntos y realizar la prueba hidrostática según las especificaciones operativas.
Errores Comunes que Debes Evitar
- Dimensionar el ensamble únicamente por el tipo de rosca sin considerar la presión e impulsos de trabajo.
- Mezclar componentes de distintos fabricantes perdiendo las tolerancias certificadas.
- Reutilizar conexiones dañadas, deformadas o con roscas contaminadas.
- Realizar el armado manual sin torquímetro (en reutilizables) o crimpar sin verificar tablas de tolerancia (en prensadas).
- Forzar la curvatura de la manguera pegada al casquillo o sobrepasar el radio mínimo permitido.
- Omitir la limpieza interna antes de conectar el ensamble al sistema principal.
Conclusión
Las conexiones reutilizables aportan respuesta rápida y flexibilidad en campo para presiones medias, pero conllevan mayor variabilidad. Por su parte, las conexiones prensadas brindan la máxima seguridad, repetibilidad y trazabilidad necesarias en sistemas de alta presión.
